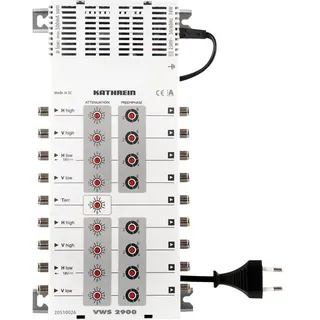

Kathrein VWS 2900

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Multischalter-Verteilnetzverstärker Der VWS...

Post/DHL, UPS, Trans-o-Flex, Spedition

Der VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Der Kathrein VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.ArtikelmerkmaleVerteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZFNeun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebrachtHohe Aussteuerfestigkeit der VerstärkerzügeHohe Entkopplung zwischen den VerstärkerzügenBK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-EndstufeFür die InnenmontageVWS 2900Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher EingangspegelFeste Vorentzerrung im terrestrischen VerstärkerzugSchrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-VerstärkerzugNiedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes SchaltnetzteilLNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich)Technische DatenEingänge 1x terrestrisch | 8x Sat-ZFFrequenzbereich MHz 47-862 | 950-2150Verstärkung 1) dB 17 -> 21 | 24Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15Einstellbereich Entzerrung dB - | 2/4/6Max. Ausgangspegel (Störprodukte 3. Ordnung) dBμV 113 2) | 115 3)Max. Ausgangspegel (Störprodukte 2. Ordnung) dBμV 104 4) | 110 3)Max. Betriebspegel für BK (bis 862 MHz) 5) dBμV 98 | -Entkopplung Stamm dB - | 40Eingangsnennspannung V 230 (47-63 Hz)Zulässiger Eingangsspannungsbereich V 198-253Eingangsnennleistung bei 0-/300-/500-mA-Last W 7,5/13,6/18Spannung sekundär (Eingang horiz. low) V 18Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 500Schutzklasse/Schutzart II (schutzisoliert)/IP 30Zulässige Umgebungstemperatur °C -20 bis +55Anschlüsse F-ConnectorenAbmessungen (B x H x T) 148 x 285 x 43 mm1) Frequenzabhängige Verstärkung (Preemphase) 2) 60-dB-KMA nach EN 50083-5 3) 35-dB-IMA nach EN 60728-3 4) 60-dB-IMA nach EN 60728-3 5) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster Kathrein Multischalter-Verstärker VWS 2900 Hersteller:Kathrein Bezeichnung:Multischalter-Verstärker Typ:VWS 2900 Anzahl der Ausgänge:9 Anzahl der Eingänge:9 Ausführung:SAT-ZF-Verstärker Netzteil:eingebaut Fernspeisbar:nein Entzerrer:ja Pegelsteller:ja Verstärkung bei Sat:24 dB Verstärkung bei terrestrisch:21 dB Rückkanal (BK):nein 22 kHz-Generator:nein Kathrein Multischalter-Verstärker VWS 2900: weitere Details Multischalter-Verteilnetzverstaerker, 47-862 u. 8 x 950-2150 MHz, 9 Eingaenge 9 Ausgaenge, komplett mit Netzteil, Stromreserve fuer LNB-Versorgung typ. 500 mA Geliefert wird: Kathrein Multischalter-Verstärker VWS 2900, Verpackungseinheit: 1 Stk., EAN: 4021121468889 Anzahl der Eingänge:1 EingängeAnzahl der Ausgänge:8 AusgängeSatellite Channel Router (SatCR) Frequenzbereich:950 - 2150 MHzEntkopplungskörper:40 dBUmwandlungsverstärkungsbereich:17 - 24 dBInternationale Schutzart (IP-Code):IP30Schutzart:IIRF Verbindungstyp:FEingangsspannung:198 - 253 VEingangsspannungsbereich:113 - 115 dBμVAusgangsspannung:104 dBμVStromverbrauch:500 mABetriebstemperatur:-20 - 55 °CBreite:148 mmTiefe:43 mmHöhe:285 mm Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Multischalter-Verstärker VWS 2900 Anzahl der Ausgänge 9, Anzahl der Eingänge 9, Ausführung SAT-ZF-Verstärker, Netztei

Post/DHL

Der Kathrein VWS 2900 ist ein leistungsstarker Multischalter-Verteilnetzverstärker, der für die effiziente Verteilung von Satellitensignalen konzipiert wurde. Mit einer Frequenzabdeckung von 47-862 MHz und 950-2150 MHz bietet dieses Gerät eine hohe Flexibilität für verschiedene Anwendungen. Der Verstärker verfügt über 9 Eingänge und 9 Ausgänge, was eine umfangreiche Signalverteilung ermöglicht. Er ist mit einem integrierten Netzteil ausgestattet, das eine Stromreserve von typischerweise 500 mA für die LNB-Versorgung bereitstellt. Die Verstärkung beträgt 24 dB für Satellitensignale und 21 dB für terrestrische Signale, was eine zuverlässige Signalqualität gewährleistet. Der VWS 2900 ist für den Netzbetrieb ausgelegt und eignet sich ideal für den Einsatz in anspruchsvollen SAT-Anlagen. - Integriertes Netzteil mit 500 mA Stromreserve für LNB-Versorgung - Verstärkung von 24 dB für Satellitensignale - Verstärkung von 21 dB für terrestrische Signale - 9 Eingänge und 9 Ausgänge für umfangreiche Signalverteilung - Frequenzbereich von 950-2150 MHz für vielseitige Anwendungen.

International, Post/DHL, DPD, Spedition

Der VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt. Verteilnetzverstärker für Sat und terrestrischen Bereich im Kathrein-Sat-ZF-Verteilsystem 8 x Sat-ZF Neun Verstärker (8 x Sat-ZF u. 1 x terrestrischer Bereich) sind in einem Gehäuse untergebracht Hohe Aussteuerfestigkeit der Verstärkerzüge Hohe Entkopplung zwischen den Verstärkerzügen BK-Tauglichkeit des terrestrischen Verstärkerzuges durch GaAs-Endstufe Für die Innenmontage Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung) in jedem Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel Feste Vorentzerrung im terrestrischen Verstärkerzug Schrittweise einstellbare Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) Spezifikationen: Eingänge 1 x terrestrisch | 8 x Sat-ZF Frequenzbereich MHz 47-862 | 950-2150 Verstärkung dB 17 -> 21 | 24 Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 | 0-15 Einstellbereich Entzerrung dB 2/4/6 Max. Ausgangspegel (Störprodukte 3. Ordnung) dBμV 113 | 115

Post/DHL, UPS, GLS, DPD

Eigenschaften: Multischalter-Verteilnetzverstaerker, 47-862 u. 8 x 950-2150 MHz, 9 Eingaenge 9 Ausgaenge, komplett mit Netzteil, Stromreserve fuer LNB-Versorgung typ. 500 mA

Post/DHL

Der VWS 2900 wird zur optimalen Signalbereitstellung am Eingang von größeren Multischalter-Kaskaden oder als kaskadierbarer Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.
